パイトーチ用五徳の更なる改良

さて、シリーズ3作目になる【パイトーチストーブ用の自作五徳(ゴトク)ネタ】です。いつも深く考えずに造っているので、改良続きでいつまでたっても完成しませんね。まずはパイトーチストーブ用の自作五徳のこれまでの変遷をおさらいします。

【基本コンセプト】
■自転車ツーリングに邪魔にならない体積
■100均素材を使い安く造る
■キャンプグッズっぽい見た目(笑)

【初代】
■100均のシフォンケーキ型の上にアルミ板を削ってつくった鍋受けを載せたもの。
■トーチと鍋底の距離が近すぎて、やや過熱運用ぎみであることに気付く。
■自転車ツーリングキャンプで数回使用し、炊飯や即席ラーメン等の実績あり。


【2代目】
■初代の問題を解決し、トーチと鍋底の距離を確保したもの。
■V字の金属プレートの置き方で遠火と近火の2通りができる。


この2代目で完成かなと思っていたのですが、思わぬきっかけにより、またまた改善を行う事になりました。ココまでが前置きで、ココからが本題です。また長い話ですよ~

--- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- ---

以前ダイソーでこんな製品を見て買っておきました。穴の空いたステンレストレーです。パンチングメタルって結構高いので何かに使えないかと思いつつ数日経過... これを切断して板状の五徳っぽいのを作れないかな... ハタと思い試して見ました。千枚通しでケガキ線入れて折り曲げて切って、切断面の処理をして...


できました。2枚の板を固定するのはクリップでお手軽です。畳めばペッタンコ。よし、これを【3代目】と名付けましょう。

よし、それではパイトーチでお湯でも沸かしてみましょうか。いつものように400mlの水を沸かす時間を計りましょう。うん、火が鍋底に良く回ってますね。


って、あれ? 沸騰に9分21秒もかかりましたね。初代や2代目の時は7分強で沸騰したのに。寒くて水が冷たかったからでしょうか?


まあコレは置いといて、自作のパイトーチ風ストーブでも試してみましょう。これも良い感じに鍋底に火が広がっていますが...


うげ、今度は沸騰までに14分49秒もかかってしまいました。コレは何か変だ~!!


--- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- ---

もしや気温や水温の変化が沸騰時間に影響しているのかも? そこで2代目でやってみたところ7分58秒と過去の実績に近い時間でした。


えー? では初代でやってみましょう。7分20秒です(さすが初代は火力が強い!!)。これも過去の実績とほぼ同じ時間です。


気温とか水温は関係ありませんでした。そうなんですよ!! 五徳の形状の問題なんですよね。3代目(板が2枚のやつ)は、初代・2代目と何が違うのでしょうか?なべ底に当たる火炎は大差ないと思うのですが...

そういえば、同じくアルコールストーブのトランギア ストームクッカーという製品は、炎を囲むように風防があって、炎周辺から上方向に吹く熱気も無駄なく鍋に当てるとか... たまたまですが初代・2代目の構造が似ているんですね。原因はこれか~!?

でも、ストームクッカーみたいに殆ど鍋で上部分を覆う状態だと、酸素不足で火が消えたりしないのでしょうか?早速実験してみましょう!! 100均で購入した径2mmのアルミ線材(ハリガネ)を鍋受けにしてみたところ、パイトーチ周囲の隙間から入ってくる酸素で、ちゃんと燃焼できているようです。よし、この構造で作り直せば良さそうですね!!


--- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- ---

では早速作ってみましょう。冒頭の基本コンセプトどおり安い素材で考えました。鍋受けは先に使った100均のアルミ線材をラジオペンチで加工。風防部分になるシフォンケーキ型の下に置く台座は、2代目で使ったタイプレート(ホームセンターで1枚80円くらい)を2枚使って径80mmのワッカに加工しました。もちろんアルミクッカーに一式収まります。

鍋受けをシフォンケーキ型に嵌めて、タイプレートのワッカはパイトーチストーブの周りに設置します。その上にシフォンケーキ型を乗せると完成です。ちょうどシフォンケーキ型の底面に段差があって、台座がしっかり座ってズレないんですね。


ああ、なんか前よりキャンプギアっぽい外観になりましたよ。格安の材料のみで簡単に作れるので、筆者的には高得点!!


一応材料を整理しておきます。
■ 土台部分:タイプレート @80円×2枚 ホームセンターで購入
■ 風防部分:シフォンケーキ型 @105円×1個 100均ショップで購入
■ 鍋受け部分:アルミ線材(径2mm) @105円×1巻 100均ショップで購入

では念のため湯沸しのテストをしてみましょう。まずはパイトーチを熱源にして7分21秒で沸騰しました。なかなか好成績です。

ついでに自作パイトーチ風でもやってみました。結果は9分50秒でこれもマズマズの成績です。3代目を使っての実験結果14分49秒から大きく性能アップしましたね。


--- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- --- ---

いやー、五徳の形状でこんなに性能差が出るとは思ってませんでした。自作パイトーチでは火力アップのためにトーチの本数を増やそうと思っていたんですが、それでは燃費が悪くなってしまいますので、五徳の改良の方が有効かもしれませんね。

ということで4代目が完成しましたので、しばらく使って様子を見つつ、更なる改良ポイントを模索したいと思います。今回も勉強になりました。

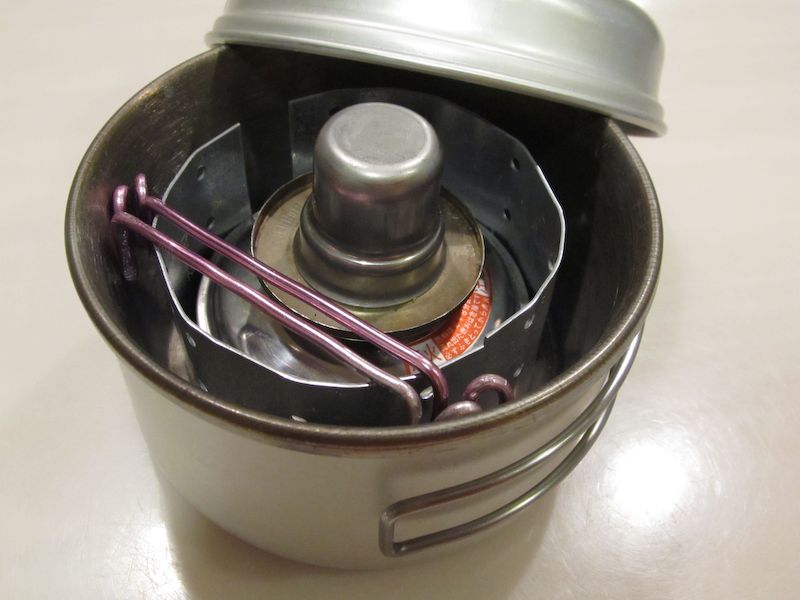

アルミクッカーに初代+2代目+4代目を全部入れてみたらパツンパツンに入りました(笑)。4代目をベースにして2代目の鍋受けを使えば、近火・中火・遠火の3種類が使い分けられて便利ですね。炊飯の時に役立ちそうです。


本物のトランギア ストームクッカーはカッコいいですね。燃料入れて1時間以上使えるし熱量も高いし、いいな~... でも筆者は何故かパイトーチに惹かれるのでした。
